一、概述

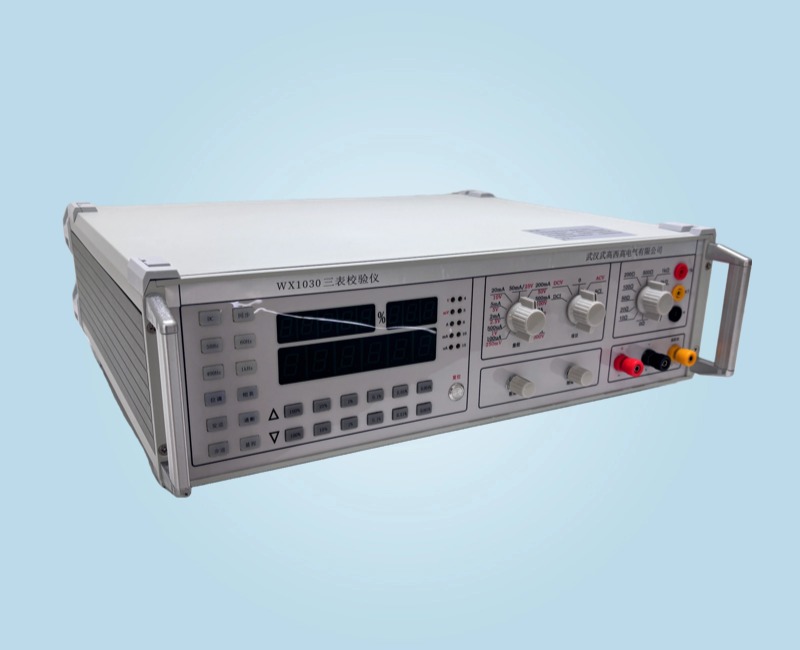

WX1030三表校驗儀是智能化交、直流標準電壓、電流標準源。三窗口同時顯示輸出值、百分比和量程值。可根據需要細分量程，并選擇相應的步進量。幅值調節可選擇按鍵或模擬（編碼器）單獨調節，也可以按鍵和模擬同時配合調節，使用非常方便；

儀器具有數字顯示、誤差直讀、量程寬、分檔細、精度高、穩定性好、使用方便等特點。 適用于檢定、校驗、修理四位半以下數字萬用表、電壓表和電流表，以及各種0.2級以下指針式萬用表、交、直流電壓表和電流表；亦可作為高穩定度測試電源，配合高等級標準表使用，校對0.1級電流表和電壓表。橡膠軟按鍵，手感好更耐用。本儀器加裝USB接口與計算機連接可實現數據傳輸和打印。

二、主要功能

2.1、六位LED數字顯示，輸出值按實際值和百分比兩種方式顯示。

2.2、按鍵調節輸出值的增減，方便檢測數字式儀表。調節模式有按量程的百分比調節和按鍵對應顯示位數調節(位調)兩種。

2.3、模擬調節輸出值的增減，方便檢測指針式儀表。模擬采用編碼器調節。

2.4、也可在按百分比調節或位調模式下配合模擬編碼器隨意調節。

2.5、交、直流電壓輸出范圍為0～1050V。

2.6、交、直流電流輸出范圍為0～24A。

2.7、供選擇的交流頻率為五種：市電同步、50Hz、60Hz(59.7Hz)、400Hz、1kHz（晶振振蕩頻率穩定）。

2.8、輸出超載自動保護、手動復位。

2.9、交流50Hz輸出可選擇市電同步，減小被檢表的拍頻影響。

2.10、鉗形表測量：配用本廠標準線圈，可測量0～1000A的鉗形電流表，誤差＜0.3%。

三、技術性能

3.1、穩定性： AC < 滿量程的0.01% / 5分鐘    DC < 滿量程的0.005% / 5分鐘

3.2、交流失真度： < 0.5%

3.3、直流紋波系數：< 0.05%（輸出直流電壓大于1V）

3.4、輸出頻率及準確度：市電同步、50Hz、60Hz(59.7Hz)、400Hz、1kHz ；準確度< 0.5%+0.1Hz

3.5、輸出電壓、電流及中值電阻的范圍及準確度應符合下表的參數（23℃±2℃，輸出值大于10%量程，50Hz不穩時可用60Hz）

3.6、電源功耗：交流電源電壓220V±10%，頻率50Hz±1Hz；

3.7、工作環境： 工作環境的溫度5℃～35℃，相對濕度<80%

3.8、工作時間： 連續

3.9、外形尺寸：155（高）×490（寬）×460（深）單位： mm

3.10、重量：約 15kg
