★ 產品介紹

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量均采用QJ44 雙臂電橋來測量，而這類電橋的測量電流為毫安級， 測量起來時間需要很長，而且精度也較低。

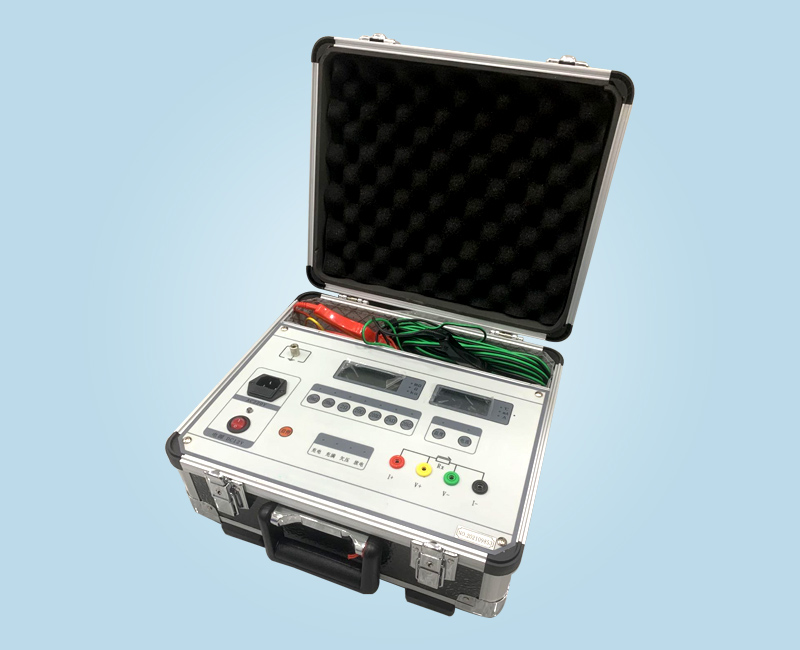

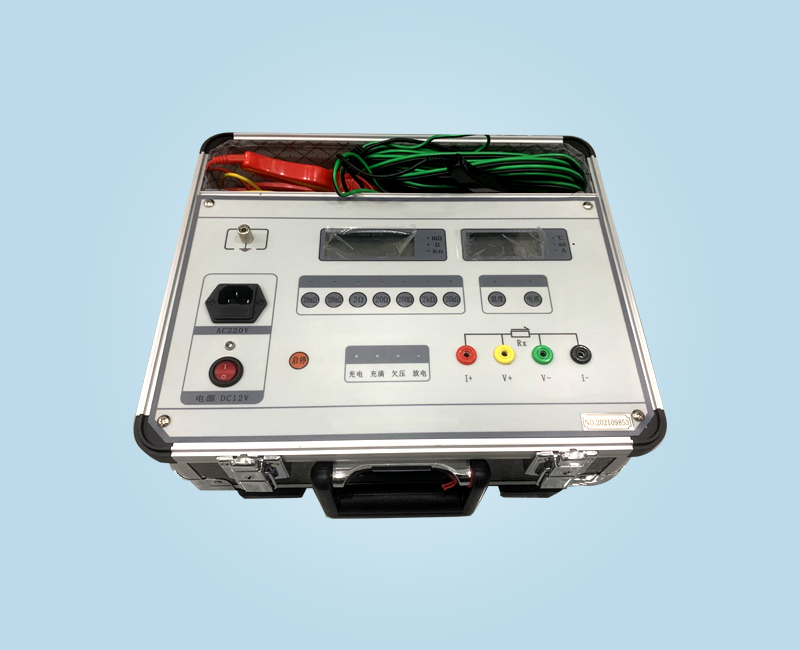

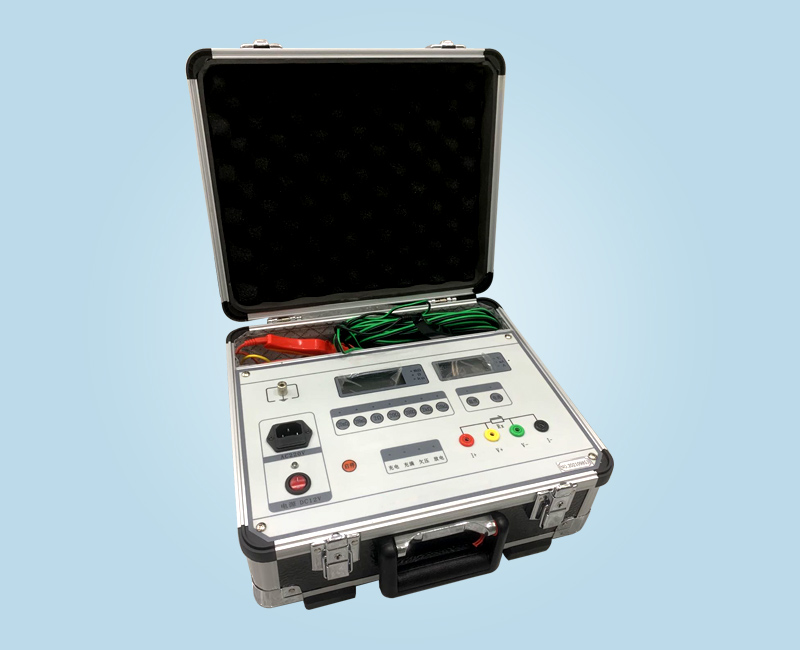

為了改變這種狀況， 縮短測量時間以及減輕測試人員的工作負擔，本公司開發了 WXZR-2A 直流電阻測試儀。 本產品是取代直流單、雙臂電橋的高精度換代產品。

WXZR-2A直流電阻測試儀采用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半 LCD 液晶顯示測量結果，三位半 LCD 液晶顯示環境溫度或測試電流值，克服了其它同類產品由 LED 顯示值在陽 光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。

儀器內裝可充電電池組（12V），交直流兩用，便于現場及野外測試。 本產品符合 DLT 845.3-2004《電阻測量裝置通用技術條件 第 3 部分直流電阻測試儀》的要求。

★ 用途

WXZR-2A直流電阻測試儀是測量電力變壓器、大型電機、互感器等各種感性負載的直 流電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器。

★ 功能特點

l 測試速度快：最大輸出充電電流可達 2A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍；

l 準確度高：采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高， 重復性好；

l 測量范圍廣：電阻測量范圍為 1μΩ～2KΩ，量程廣；

l 交直流兩用：本儀器內附可充電電池組，交直流供電， 便攜式設計，使用、攜帶方便；

★ 技術參數
