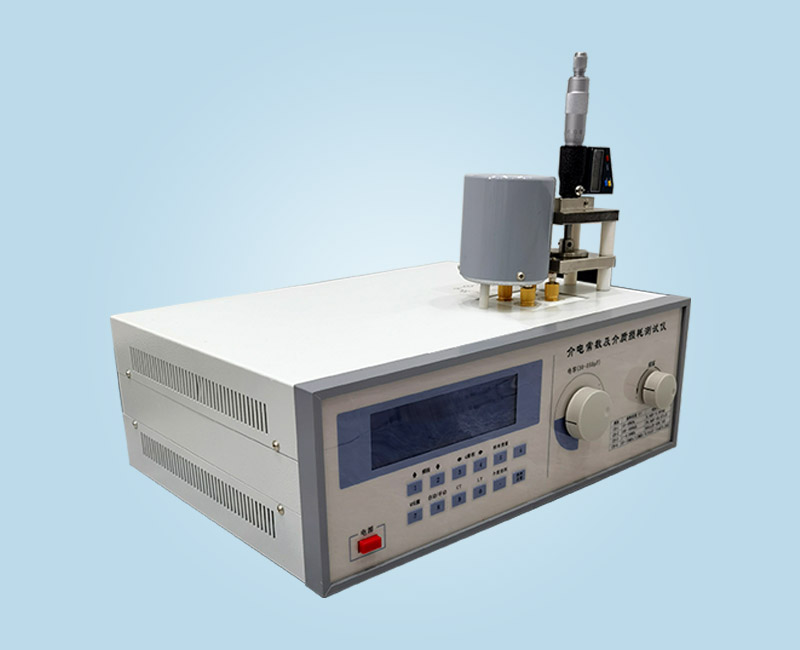

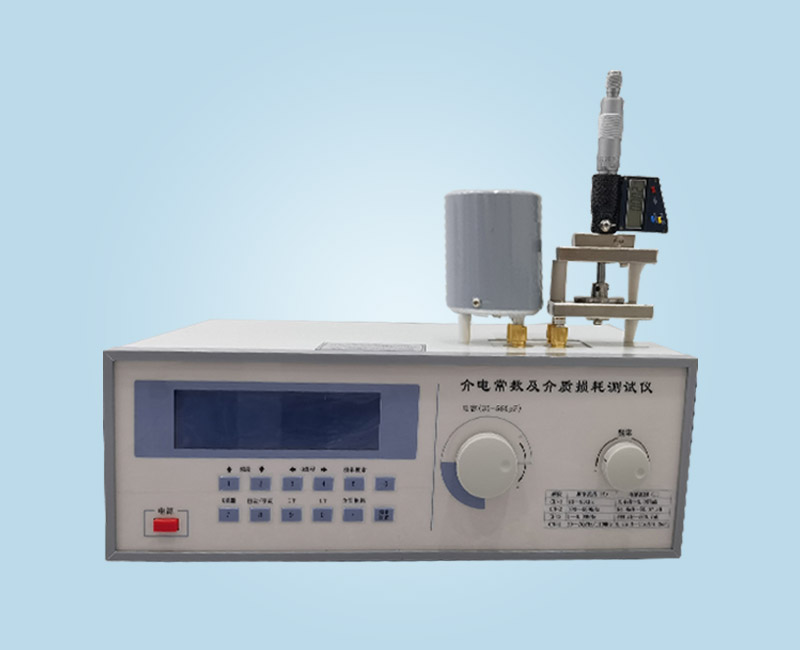

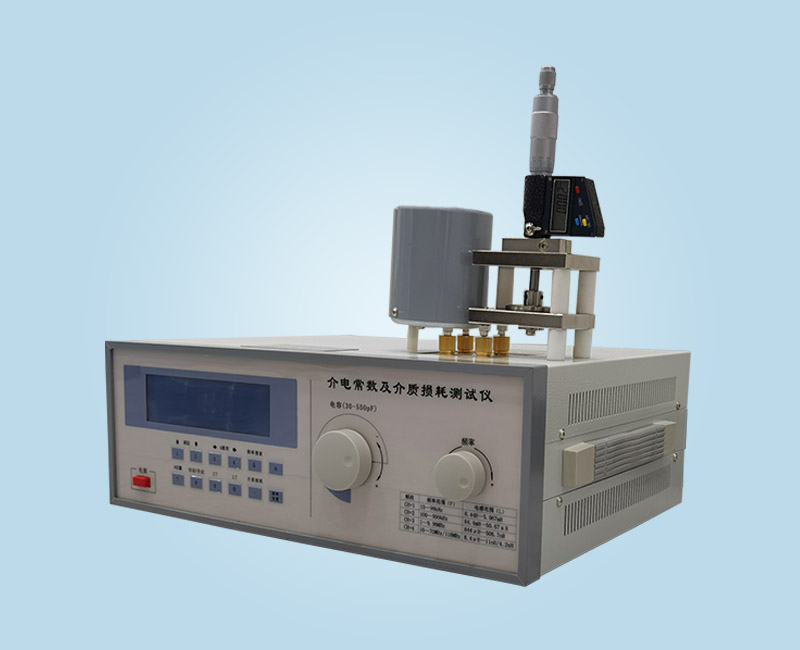

WXJD-Z 介電常數及介質損耗測試儀
產品分類： 變壓器測試儀
WXJD-Z 介電常數及介質損耗測試儀采用數字液晶顯示，是通過GB1409中的Q表法測試固體/液體絕緣材料介電常數及介質損耗因數的分析儀器。測試頻率上限達到目前國內高的160MHZ。雙掃描、雙測試，全參數液晶顯示。
訂購熱線：151-0279-6561（微信同號）
立即咨詢產品介紹
WXJD-Z 介電常數及介質損耗測試儀采用數字液晶顯示，是通過GB1409中的Q表法測試固體/液體絕緣材料介電常數及介質損耗因數的分析儀器。測試頻率上限達到目前國內高的160MHZ。雙掃描、雙測試，全參數液晶顯示。該設備主機采用了較低的臺式機箱，面板采用PC絲印面板，美觀大方。
產品參數
| 項目/型號 | WXJD-ZA | WXJD-ZB | WXJD-ZC |
| 信號源 | DDS數字合成信號 | ||
| 頻率范圍 | 10KHZ-70M | 10KHZ-110 | 100KHZ-160 |
| 信號源頻率覆蓋比 | 7000:1 | 11000:1 | 16000：1 |
| 采樣精度 | 11BIT | 12BIT | |
| 信號源頻率精度 | 3X10-5±1 個字，6位有效數 | ||
| Q值量程分檔 | 1~1000 自動/手動量程 | ||
| Q分辨率 | 30、100、300/1000 自動換擋或手動換擋 | ||
| Q測量工作誤差 | 4位有效數，分辨率0.1 | ||
| 電感測量范圍 | <5% | ||
| 電感測量誤差 | 1nH~8.4H;分率0.1 | 1nH~140mH;分辨率0.1 | |
| 電容直接測量范圍 | <3% | ||
| 調諧電容誤差分辨率 | 1pF~2.5uF | 1pF~25uF | |
| 主電容調節范圍 | ±1pF或<1% | ||
| 諧振點搜索 | 30~540pF | 17~240pF | |
| 自身殘余電感扣除功能 | 自動掃描 | ||
| 大電容值直接顯示功能 | 有 | ||
| 介質損耗直讀功能 | 有 | ||
| 介質損耗系數精度 | 有 | ||
| 介質損耗測試范圍 | 萬分之一 | ||
| 介電常數直讀功能 | 有 | ||
| 介電常數精度 | 0.0001-1 | ||
| 介電常數測試范圍 | 千分之一 | ||
| LCD顯示參數 | 0-1000 | ||
| 準確度 | F, L , C ,Q, L ,C ,波段等 | ||
| Q合格預置范圍 | 150pF以下±1pF ; 150pF以上±1% | ||
| 環境溫度 | 0 ℃±40℃ | ||
| 消耗功率 | 約25W | ||
| 電源 | 220V±22V ,50Hz±2.5Hz | ||
| 極片尺寸 | ≥15mm | ||
| 極片間距可調范圍 | ≥15mm | ||
| 材料測試厚度 | 0.1-10mm | ||
| 央具插頭間距 | 25mm±0.01mm | ||
| 夾具損耗正切值 | ≤4X10-4（1MHz） | ||
| 測微桿分辨率 | 0.001mm | ||
| 測試極片 | 材料測量直徑中38mm/50mm,厚度可調≥15mm | ||
